Распиновка разъёма наушников

Как подключить обычные наушники к компьютеру windows

Подключение не является сверхсложной задачей. Для этого не стоит вызывать мастера, платить ему за 5-минутную работу. Попробуем разобраться со всеми тонкостями самостоятельно.

Чтобы сделать всё правильно, определимся с тем, какие существуют типы, а затем последовательно перейдём к особенностям подключения их. В этом случае запутаться будет очень сложно, и процесс подключения пройдёт без проблем.

Любой ПК имеет звуковую карту. Когда при проигрывании музыки звука нет, убедитесь, что она установлена. Сделать это можно, нажав правой кнопкой мыши на «Пуск» и выбрав далее «Диспетчер устройств».

В данном окне в пункте «Звуковые, игровые и видеоустройства» должны быть какие-либо надписи. Отсутствие их говорит о том, что видеокарта не установлена. В этом случае её необходимо приобрести и установить.

Как установить на компьютер виндовс

Подключение большинства гарнитур в системе windows проходит в автоматическом режиме. Система сама определяет тип наушников, при необходимости соединяется с серверами в сети интернет для загрузки драйверов, а затем устанавливает их.

При наличии диска с драйверами для компьютера или ноутбука попробуйте решить проблему отсутствующего звука, установив драйвера с них. Можно подобрать необходимый драйвер из списка предлагаемого оборудования в операционной системе (при установке нового оборудования).

Очистка разъема для наушников

Для удаления мусора из гнезда для наушников можно использовать несколько способов:

• Ватка, смоченная в спирте. Небольшой кусочек ваты следует намотать на зубочистку и смочить одеколоном или подобной жидкостью, содержащей спирт. Засунуть внутрь разъема и совершить несколько вращательных движений. Процедуру повторять до тех пор, пока вынутая вата не будет абсолютно чистой.
• Ватный диск. Пластину следует разделить вдоль на несколько слоев, чтобы остался очень тонкий элемент, который нужно смочить спиртосодержащим веществом. После этого слой ваты наматывается на штекер наушников и вставляется в разъем. Такая процедура позволяет обеспечить максимальное прилегание к контактам.
• Зубочистка. Острым концом деревянной палочки можно извлечь ворс, волосы и другие предметы из разъема. Действовать следует с минимальным усилием, чтобы не повредить расположенные внутри элементы.
• Продувка. В гнездо можно пустить воздух из баллончика или дунуть. Это позволяет удалить мелкий мусор. Опасность представляет то, что пыль может попасть вглубь разъема.

Как называется штекер для наушников

Разъём TRS (аббревиатура от англ. Tip, Ring, Sleeve) — кончик, кольцо, гильза.

Именно так на самом деле называется привычный нам джек наушников. В более простом виде на английском языке он называется Jack.

Существует три основных стандарта джеков:

1. Jack 6,3 мм
2. Mini Jack 3,5 мм
3. Micro Jack 2,5 мм

Стоит отметить, что моно джеки обозначаются как TS, стерео как TRS, а гибридные джеки как TRRS.

Обычно люди говорят, что у наушников 3,5 мм джек, или 6,3 мм джек, это упрощение от полного названия TRS Jack 6,3 мм. Вообще, аббревиатура TRS означает конструктивную особенность джека, его форму и метод изоляции одного канала от другого. Но т.к. мы говорим о современном аудио оборудовании, то подобный тип джека подразумевается в подавляющем большинстве случаев, поэтому для удобства говорят просто Джек.

Друг от друга эти джека различаются только размером и диаметром, работают они абсолютно идентично, благодаря чему в продаже имеется огромное количество переходников с одного джека на другой. Весь корпус джека является контактной площадкой, а чёрные полосы являются диэлектриком, т.е. поверхностью, которая не проводит электрический ток. Чёрные полосы отделяют один контакт от другого.

TS — если на джеке вы видите одну чёрную полосу, значит это Моно Джек, который передаёт только моно звук.

TRS — если на джеке две чёрных полосы, значит это стерео джек, который передаёт стереозвук.

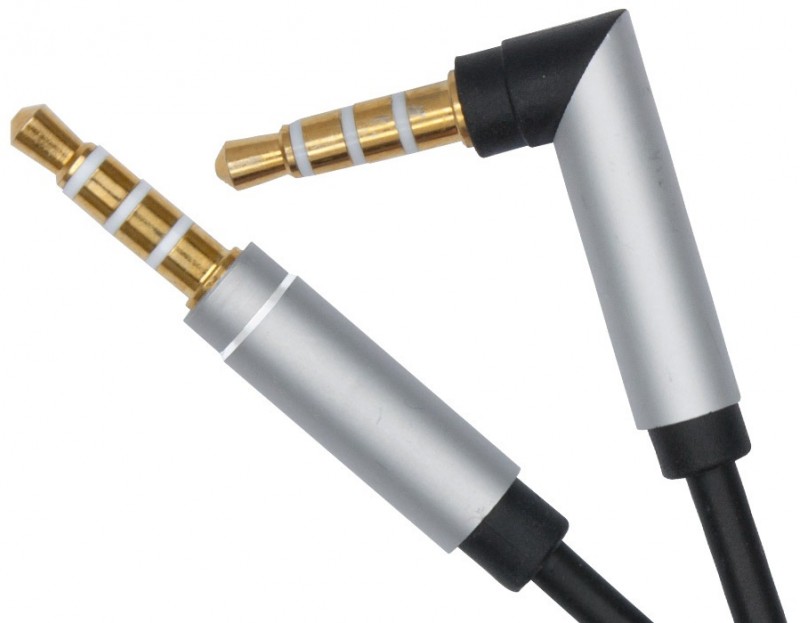

TRRS — если на джеке три чёрные полосы, значит это комбинированный джек, который способен передать стереозвук и звук от микрофона, а также специальные сигналы от кнопок, расположенных на наушниках, если таковые имеются.

Балансный Джек тоже имеет обозначение TRRS, но он не совместим с обычным гнездом для подключения 3,5 мм джека наушников.

Вся загвоздка в том, что балансный джек выглядит очень похожим на обычный TRRS джек наушников с микрофоном, но на самом деле внутри у него совершенно иная распайка контактов, поэтому для него требуется специальное гнездо.

В обычном аудиоджеке есть контакт для правого аудиоканала, для левого и есть так называемая земля. Земля в обычном аудиоджеке общая на оба канала. В балансном джеке земля своя для каждого канала и оба канала не пересекаются друг с другом ни в наушниках, ни в усилителе, оба канала полностью гальванически развязаны друг от друга. По этой причине наушники с балансным кабелем не совместимы с обычным гнездом для подключения наушников и наоборот.

Наушники это: определение

Наушниками называют техническое приспособление, которое представляет собой два соединенных между собой блока разного размера, позволяющих воспроизводить звук изолированно от окружающих людей.

Во второй половине XIX века наушники называли по типу конструкции – «головные телефоны». Два объемных диска крепились на голову с помощью громоздкого приспособления. После того, как Попов изобрел радио, инженеры и техники начали работать над усовершенствованием устройства и пришли к тому, что наушники стали неотъемлемой частью портативной электроники, предназначенной для воспроизведения любых звуков.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Тестирование микрофона

Если вы не хотите узнать о плохом качестве передаваемого звука в последнюю очередь, когда вам об этом сообщит ваш собеседник, вам нужно заранее протестировать свой микрофон. Сделать это можно двумя методами – программным и системным.

Программный метод

Есть масса программ, с помощью которых можно проверить качество записи вашего микрофона. Подойдёт практически любая программа с возможностью звукозаписи. Но мы остановимся именно на Skype, потому что это наиболее популярная программа из числа подходящих для тестирования, и она установлена почти на каждом компьютере.

Для проверки микрофона через Скайп сделайте следующее:

1. Запустите Скайп.

   Запускаем Skype

2. Откройте вкладку «Контакты». Вкладки расположены в левом верхнем углу.

   Открываем вкладку «Контакты»

3. Среди списка контактов найдите «Echo / Sound Test Service». Контакты в Cкайпе отсортированы в алфавитном порядке, поэтому проблем с поиском у вас быть не должно.

   Находим контакт «Echo / Sound Test Service», нажимаем по нем мышкой

4. Щёлкните по контакту левой клавишей мыши, затем совершите голосовой звонок, кликнув по соответствующему значку в правом верхнем углу окна.

   Совершаем голосовой звонок, кликнув по соответствующему значку в правом верхнем углу окна

5. Во время звонка, когда бот подаст звуковой сигнал, у вас будет несколько секунд, чтобы вы смогли протестировать звук. В это время говорите что-нибудь в микрофон. Когда время истечёт, будет воспроизведена запись того, что вы говорили, и вы сможете оценить качество звука.

   Во время звонка боту говорим что-нибудь в микрофон

Системный метод

Если у вас нет Скайпа, других программ для звукозаписи или доступа в интернет, чтобы скачать всё это, вы можете воспользоваться стандартной программой, которая по умолчанию установлена в любую версию Windows. Чтобы воспользоваться ею, следуйте инструкции ниже:

1. Зайдите в «Пуск».

   Заходим в «Пуск»

2. Введите в строке поиска «Recorder». Из результатов поиска выберите «Microsoft.WindowsSoundRecorder…».

   Вводим в строке поиска «Recorder», выбираем «Microsoft.WindowsSoundRecorder»

3. Запустите эту системную утилиту, затем нажмите на логотип микрофона, чтобы начать запись.

   Нажимаем на логотип микрофона, чтобы начать запись

4. Когда начнётся запись, говорите что-нибудь в микрофон.

   Во время записи говорим что-нибудь в микрофон

5. После записи вы сможете прослушать её и узнать, работает ваш микрофон или нет.

   Прослушиваем созданную запись, чтобы убедиться в работоспособности микрофона

RCA

RCA кабель

RCA (Radio Corporation of America) – формат разъёмов для подключения оборудования, где требуется одновременная передача звука и видео.

Если вы достаточно старый, как я, и ваша молодость пришла на конец 80-х и 90-е, вы наверняка знакомы со стандартом RCA (в простонародье «тюльпан»). Этот стандарт был придуман в тот момент, когда появилась необходимость в быту подключать к телевизору устройства для одновременной передачи звука и видео.

Современный стандарт RCA подразумевает 3 кабеля, строго регламентированных по цвету: Красный – правый аудио канал, Белый – левый аудио канал, Жёлтый – видео.

RCA активно применялись для подключения видеомагнитофонов к телевизору, но в современной техники в виду её перехода на цифровой сигнал (RCA – только аналог) надобность в этом разъёме отпала.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

1. Apple.
2. Samsung.
3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

1. Самый первый сегмент, край штекера отвечает за левый.
2. Второй сегмент за правый.
3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля, R — правый, L — левый. Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся 🙂

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

1. Левый.
2. Правый.
3. Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

1. Не работает один из динамиков. Например, левый или правый.
2. Звук очень тихий или нечеткий.
3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Как подключить наушники

В подключении наушников к компьютеру нет ничего сложного, но у тех, кто этим никогда ранее не занимался, могут возникнуть некоторые трудности. Особенно если это устройство, у которого есть ещё и микрофон, за счёт чего оно имеет сразу два цветных штекера.

Запомните — красный штекер всегда отвечает за корректную работу микрофона. Перепутать и вставить его в зелёный разъём вряд ли получится, но бывают ситуации, когда необходимо подключить только наушники и тогда стоит понимать, что требуется вставить зелёный штекер.

Кроме того, иногда больших наушников при себе нет, поэтому выручит гарнитура — в этом случае штекер нужно также вставлять в зелёный разъём. Но в новых моделях ноутбуков иногда встречаются и комбинированные джеки, куда можно вставить гарнитуру, оснащённую микрофоном. Они имеют такую же круглую форму, а рядом имеется специальный значок, указывающий, что это гнездо для совмещённого устройства.

После того как вы подключили аксессуар, настройте громкость и можно начинать пользоваться наушниками.

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

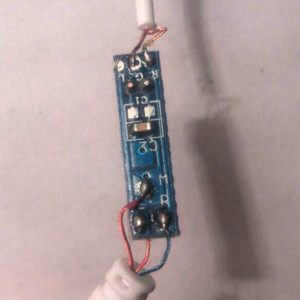

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник 😛 (как это сделать читаем тут)

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки 🙂

Распайка проводов в гарнитуре

Наушники, которые имеют встроенный микрофон, отличаются от прочих внутренним устройством. Рассмотрим некоторые варианты распайки для гарнитуры.

В штекере 3,5

Подобные штекеры называются другой аббревиатурой — TRRS. И здесь существует два разных варианта распайки — OMTP и CTIA.

Если подключать аксессуар не того вида, то наушники будут воспроизводить звук некорректно, а микрофон и вовсе отключится. Отличие состоит в подключении микрофона и общего провода, которые подключаются к 3 и 4 кабелям.

К штекерам USB

В тех случаях, когда подсоединение наушников происходит с помощью разъёмов USB, важно также понимать последовательность всех присутствующих там проводов. В разъёмах мини-USB или micro-USB последовательность со стороны подключения такова:

В разъёмах мини-USB или micro-USB последовательность со стороны подключения такова:

• общий провод;
• микрофон и кнопки управления устройством;
• правый динамик;
• левый динамик;
• не подключенный кабель.

В случае когда штекер не подходит к нужному разъёму, используется проводник. Его легко сделать самостоятельно, даже не имея специальных навыков в данной области.

Теперь вы знаете, что такое распиновка и распайка наушников, для чего могут понадобиться эти сведения и чем отличаются друг от друга различные типы разъёмов. Если знать, как именно припаивать провода к каждому виду наушников и штекеров, то можно легко провести любые необходимые изменения с имеющимся устройством. Например, старую гарнитуру, которой вы уже не пользуетесь, очень просто превратить во временный микрофон для компьютера, если нужно срочно кому-то позвонить.

Выяснение причины

По поводу настройки микрофона

Если вакуумные наушники снабжаются микрофоном, то надо сразу посмотреть, сколько у него входов. Если штекера два – то они подключаются к разъёмам соответствующих цветов. Когда штекер всего один – то разъём используется универсальный.

Настройка работы микрофона тоже предполагает прохождение нескольких этапов:

• Переходим в панель управления.
• Выбираем «Оборудование и звук».
• Откроется окно, где нас интересует пункт со звуком.
• Далее переходим к окну, выбираем вкладку «Запись».

Если всё в порядке – то появится пиктограмма микрофона, соответствующее сообщение о записи. Значит, драйверы включаются, начинают взаимодействовать друг с другом.

Надо кликнуть на символ микрофона, отыскать пункт со свойствами.

После этого откроются новые окна, переход по ним проводится в таком порядке:

• Прослушать.
• Проставление галочки рядом с пунктом прослушивания с данного устройства.

После этого появится меню, позволяющее записывать звук, идущий с микрофона. После этого можно слушать записи, анализируя результат. Когда выбранное качество устраивает пользователя – можно закрывать меню.

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Особенности подключения USB

Можно найти и гаджеты, подключаемые с помощью USB-порта. Удобство такого гнезда объясняется его наличием во многих бытовых приборах. Такое приспособление часто используется для флеш-накопителей. В этот порт можно вставить флеш-носитель не только для компьютеров, но и для планшетов, телевизоров или мобильных устройств.

Множество компьютеров и ноутбуков оборудовано несколькими такими портами. Пользоваться приборами становится проще, так как возможно подсоединение сразу наушников, карты памяти и мышки.

USB-наушники предпочитают из-за следующих особенностей:

1. Наличие вмонтированного усилителя. Звучание в устройстве будет чистым и мощным. А значит, потребуется меньшая интенсивность звука.
2. Встроена звуковая карта. С ней музыкальные треки можно слушать в отличном качестве. А также она сможет смело заменить флешку с мобильного устройства, если её нет.
3. Нет необходимости в акустическом разъёме.
4. Функция параллельного звукового воспроизведения. При проигрывании песен в наушниках сигнал звонка или сообщения не будет прерывать музыку. Мелодия будет воспроизводиться через динамик.

Виды разъемов для наушников

Выделяют три основных вида разъемов. Рассмотрим подробнее каждый из них.

В современной технике наиболее распространённым считается разъем mini-jack с диаметром 3,5 мм. Бывает в:

• наушниках (со встроенным микрофоном или без него);
• любительских микрофонах;
• плеерах;
• смартфонах;
• колонках для ПК и других устройствах.

Вход для устройств jack с диаметром 6,3 мм встречается чаще в профессиональной технике, чем в любительской. Этот стандарт раньше применяли в DVD-плеерах. Сейчас он используется в:

• микрофонах и наушниках;
• музыкальных инструментах (разных видах электрогитар);
• звуковых картах и других аудио устройствах.

Для портативной техники используют разъём micro-jack с самым маленьким диаметром 2,5 мм. Можно встретить в мобильных телефонах и плеерах. Но такой стандарт применяют редко, производители его заменили на mini-jack.

Проверка распиновки наушников нестандартных разъемов

В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.

Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.

При отсутствии информации в интернете можно самостоятельно определить распиновку наушников. Для этого необходимо выполнить следующие действия:

• разобрать корпуса динамической системы наушников, для этого можно использовать активный растворитель;
• прозвонить между собой выводы динамиков наушников, Нулевое сопротивление будет соответствовать общему проводу;
• прозвонить контакты разъема с общим проводом, номер контакта, при котором мультиметр покажет сопротивление близкое к нулю, будет контактом подключения общего провода;
• аналогичным образом следует произвести прозвонку к противоположным контактам динамаков наушников;
• для гарнитуры с микрофоном производят поиск подключения к контактам разъема для каждого вывода по отдельности.

Технические особенности

Джеки одинакового размера могут отличаться также количеством жил. К примеру, всем привычный джек 3,5 мм может иметь как 3, так и 4 жилы. В первом случае передается монозвук, во втором мы имеем полноценный стереозвук.

В большинстве случаев попадаются наушники с двухканальным звуком. Если присутствует микрофон, то это же уже гарнитура, а значит, на разъеме будет ещё один дополнительный контакт.

Прошлые версии

У некоторых людей в настоящее время есть телефоны прошлых годов, которые имеют устаревший разъемы. Они не имеют конкретного названия, поскольку каждый производитель делал разъемы исключительно под свой модельный ряд. К примеру, наушники от телефонов Sony не подходили к Nokia или Samsung, и наоборот.

На сегодняшний день 99% всех мобильных устройств оснащаются разъемом Mini Jack и полностью совместимы между собой.

Вывод

Наиболее популярным разъемом для подключения наушников является Mini Jack. Данный разъем можно считать практически универсальным, поскольку на сегодняшний день почти все устройства имеют на борту jack 3,5 мм.

XLR

XLR кабель для подключения микрофона

Если вы ничего не слышали об XLR подключении, то, скорее всего, вам это не нужно. Чаще всего XLR используется для подключения микрофонов профессионального уровня к высококачественному записывающему оборудованию.

Самым распространённым форматом является XLR3, в котором три контакта, но есть и другие разновидности XLR, в которых контактов больше.

Повторюсь, преимущественно XLR используется в микрофонах и для бытового использования он избыточен.

Если вы хотите хорошо звучать во время переговоров в Skype, или начинаете вести собственный подкаст, можно купить гораздо более простые и доступные USB модели микрофонов, или микрофоны с джеком 3,5 мм.

Распиновка проводов наушников

Во время поиска информации о том, как произвести распайку наушников, что может понадобиться для самых различных целей, можно встретить такое слово как распиновка. Что же это такое?

Распиновка это сведения о расположении выводов на разъёмах наушников в соответствии со схемой аксессуара. Именно с помощью этой информации вы сможете провести необходимый ремонт устройства, определить проблемное место и выполнить другие необходимые действия. Но для начала нужно узнать, какие бывают типы разъёмов. Рассмотрим этот вопрос подробнее.

Типы разъёмов

Наушники в настоящее время можно подключить к самым разным устройствам — это и смартфоны, и телевизоры, и компьютеры, а также другие приборы, обеспечивающие воспроизведение звука.

Всем, у кого имеется такой аксессуар, знаком круглый разъём, куда вставляется штекер

Но не каждый обращает внимание на то, что такие разъёмы бывают трёх разных размеров:

• 6,25 мм;
• 3,5 мм;
• 2,5 мм.

В соответствии с размером они называются: большой джек, мини-джек и микро-джек. Происходит это от английского слова jack, которое переводится как гнездо. Лёгкое для запоминания и произношения название перешло в русский язык и теперь им пользуется большинство пользователей и мастеров, несмотря на то, что у каждого из этих разъёмов есть и своё отдельное название, состоящее из аббревиатуры.

Большой джек используется больше в профессиональной музыкальной среде — для микрофонов и других подобных агрегатов. Во всех смартфонах и большинстве бытовых приборах преобладает мини-джек. Он удобен по размеру и размещается даже на небольших телефонах. Микро-джек же знаком владельцам музыкальных плееров.

Мини-джек разъёмы делятся ещё на три вида: двух. трёх и четырёх контактные. Первый вариант уже практически не используется много лет, только в совсем устаревших моделях. Трёхконтактные наушники отличаются наличием отдельных каналов для каждого динамика и одним совмещённым. А вот четырёх контактные модели имеют ещё и канал для микрофона.

Схема распайки наушников

Для того чтобы произвести любой ремонт наушников, для которого требуется их разбирать, необходима схема. Схема распайки для различных разъёмов отличается, поэтому стоит быть максимально внимательным, чтобы не перепутать джек.

Схему можно найти в интернете или тематическом журнале.

Убедитесь, что ваши наушники не сломаны

Самая очевидная причина. Вполне возможно, что с наушниками ничего не случилось, и проблема не в них. Это можно легко проверить. просто подключив наушники к другому устройству. Не обязательно к смартфону, это может быть ноутбук, телевизор или любое другое устройство с 3,5-мм разъемом на борту.

Если вы не слышите звук при использовании наушников с другим устройством, то вы обнаружили проблему.

Просто замените свои наушники. В случае, если они работают с другим устройством, причина в чем-то другом. Это означает, что вам нужно попробовать одно из других решений, перечисленных ниже.

Также рекомендуется подключить к вашему смартфону другую пару наушников, чтобы убедиться, что они работают. Хоть это и редкость, по-прежнему существует вероятность, что они могут быть несовместимы с вашим смартфоном по какой-то причине, но работают с различными другими устройствами.

К примеру, 5-пиновые наушники могут не работать в смартфонах, в которых установлен 3-пиновый разъем мини-джек.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

• 2,5 миллиметра – микро Jack;
• 3,5 миллиметра – мини Jack;
• 6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

• двухконтактные;
• трехконтактные;
• четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Итоги

Больше всего сложностей вызывают модели, снабжённые микрофоном. Они требуют не только первоначальной настройки у компьютера вообще, но и в конкретных программах, которые используются для разговоров с собеседниками. В Windows есть стандартная панель для проведения подобных корректировок, которая так и называется – «Звук». Свойства микрофона надо открывать для задания основных параметров.

Но в большинстве неполадок разберётся любой пользователь, даже если уровень подготовки – минимальный. Если работа звуковой карты и самих наушников исправная и стабильная – то процесс настройки не займёт много времени. Никаких дополнительных приспособлений и манипуляций, достаточно использовать то, что есть под руками. В противном случае помогает полная замена одной из деталей, участвующих в процессе. Производители стараются сделать всё возможное, чтобы пользоваться их продуктами было просто при любых условиях.

Не стоит забывать и о настройке комфортного уровня громкости. Ведь у каждого владельца оборудования свои предпочтения в этом плане.
