Разговоры в кулуарах о витой паре: самые страшные секреты

Как подключать Интернет с помощью сетевого кабеля

Чтобы получить 100-мегабитную скорость, следует воспользоваться 2 парами из 4 — зелёной и оранжевой. Остальные две применяются для подсоединения другого компьютера. Возможно также разделение проводника на 2 части. Таким образом можно получить двойной кабель. Но следует учесть, что параметры такого изделия будут идентичны как у одинарного. При использовании подобного элемента могут значительно ухудшиться качество и скорость передачи данных.

Важно! При осуществлении обжима не соблюдая требования стандартов при подключении к сети, может возникнуть ошибка. Это выразится потерей передаваемых данных или в неработоспособности проводника (данный показатель может напрямую зависеть от длины кабеля)

Чтобы определить правильность и эффективность обжатия изделия, необходимо воспользоваться специальным кабельным тестером. Данное устройство состоит из передатчика и приёмника, которые идут в комплекте. При помощи первого прибора осуществляется подача сигнала на каждую из жил проводника, а также дублируется передача индикацией благодаря наличию светодиодов на самом приёмнике. Если происходит загорание всех 8 индикаторов, тогда это говорит о том, что обжим проводника выполнен верно.

Как происходит соединение при помощи провода

Существуют несколько вариантов выбора схемы перекрёстного соединения жил. Однако они ограничиваются Power over Ethernet по стандарту IEEE 802.3af-2003. Данный вариант функционирует автоматически, если жилы в кабеле подсоединяются один к одному.

На этом все. Главное при монтаже любого провода — не допускать изгибов, составляющих более восьми внешних диаметров. Сильный изгиб может стать причиной увеличения наводок или приведет к разрушению самого кабеля.

Устройство сетевого кабеля

Обзор и настройка модема D-Link Dir-320

Все имеющиеся провода для создания и подключения компьютерных сетей устроены по-разному. Характерные различия будут разобраны ниже.

Строение коаксиального кабеля

Отличается наиболее простой конструкцией, один медный проводник заключается в слой изоляционного покрытия, поверх которого оплетается медью. Для создания сетей используются коннекторы.

Устройство витой пары

Витая пара – восьмижильный провод, к концам которого подключают специальные коннекторы. Как называется разъем для интернета на витой паре? Он называется RJ45 и в него вставляется соответствующий штекер. Такую проводку обычно покупают уже готовую, с соответствующей длинной и проведенной распиновкой.

Особенности строения

Наиболее совершенный вид отличается сложным строением. В состав входит множество тонких проводков, разделенных между собой особым покрытием. По проводникам проходят лучи, которые передают информацию.

Подбираем декор для стиля арт-деко: видео

Экономьте время: отборные статьи каждую неделю по почте

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Категории витой пары

Что такое категория витой пары? Это параметр, который определяет ее пропускную способность. Чем выше категория – тем пропускная способность лучше.

Разновидности витой пары

Сегодня насчитывается 7 категорий этого типа кабеля и еще одна – восьмая, находится пока в разработке. В отдельных категориях -5, 6 и 7, выделяют подкатегории, поэтому общее их число равно 10. Для удобства сравнения мы отобразили их в таблице.

Подкатегории витой пары

Номер категории кабеля витой пары	Частотная полоса, Mhz	Характеристики	Применение
utp cat 1	0,1	Устаревший стандарт. Состоит из двух проводов, иногда без скрутки. Плохо защищен от помех.	В модемных Интернет-соединениях и телефонной связи. Для создания современных ЛВС непригоден.
utp cat 2	1	Устаревший стандарт. Состоит из четырех проводников. Максимальная скорость обмена информацией – 4 Мбит/с.	В ЛВС типа Token Ring, Arcnet и телефонии. Для создания современных ЛВС непригоден.
utp cat 3 Класс С	16	Четыре скрутки (восемь проводников). Максимальная скорость обмена информацией – 100 Мбит/с в сетях Fast (быстрый) Ethernet при максимальной длине линии – 100 м. Официально стандартизирован для ЛВС Ethernet.	Иногда – в сетях 10BASE-T и 100BASE-T4, но чаще – в проводной телефонной связи.
utp cat 4	20	Устаревший стандарт. Состоит из четырех скруток проводов. Наивысшая скорость обмена информацией – 16 Mbit/s по одной паре.	В ЛВС 10BASE-T, 100BASE-T4 и Token Ring. Сегодня не применяется.
utp cat 5 Класс D	100	Четыре скрутки(восемь проводников). Пересылает информацию до 100 Mbit/s при задействовании двух пар и 1000 Mbit/s – при всех четырех.	В ЛВС Fast и Gigabit Ethernet.
utp cat 5e	100	Улучшенная категория класса D (тоньше и дешевле). Выпускается с четырьмя и двумя парами проводников.	Самый часто встречающийся класс кабеля для сетей Фаст Ethernet и Гигабитный Ethernet.
utp cat 6 Класс Е	250	Четыре скрутки (8 проводов), неэкранированный (U/UTP). Передает информацию до 10 Gbit/s по линии длиной до 55 м.	Витая пара 6 категории – второй по распространенности тип кабеля после категории 5e. Область применения та же.
sftp cat 6A Класс EA	500	4 скрутки (восемь проводов), экранирован (тип экранирования S/FTP или F/FTP). Пересылает информацию до 10 Гбит/с при максимальной длине линии до 100 м.	Локальные сети Фаст и Гигабитный Ethernet.
sftp cat 7 Класс F	600-700	8 проводов, экранирован (тип экранирования S/FTP, реже F/FTP). Передает данные со скоростью до 10 Гбит/с.	Локальные сети Фаст и Гигабитный Ethernet.
sftp cat 7A Класс FA	1000	8 проводов, экранирован (тип экранирования S/FTP, реже F/FTP). Передает данные со скоростью до 40 Гбит/с по линии длиной до 50 м и до 100 Гбит/с по – до 15 м.	Локальные сети Фаст и Гигабитный Ethernet.

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

• FTP — обозначает изделия с фольгированным единым экраном;
• F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
• S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
• STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
• U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
• SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Watch this video on YouTube

Сравнение кабелей для разводки интернета в доме

Поскольку, пожалуй, единственной сферой, в которой можно использовать коаксиальный кабель, осталось кабельное телевидение, в наше сравнение мы его включать не будем. А вот про два других решения поговорим подробнее:

1. Скорость и пропускная способность

Здесь однозначно выигрывает оптоволокно — максимальная поддерживаемая скорость ограничивается значением в 200 Гбит/с, с использованием витой пары можно добиться результата в 20 Гбит/с. Однако абонентское оборудование, в большинстве своем, такие скорости не поддерживает. А, значит, можно перейти к следующему критерию.

2. Цена

Если сравнивать стоимость, то увидим, что стоимость метра и витой пары, и оптоволокна находится примерно в одном и том же диапазоне. По крайней мере, если требуется менее 100 м кабеля, сколь-то значимой разницы наблюдаться не будет.

3. Монтаж и использование

Витая пара сегодня более распространена. Ее легче найти в продаже, она более прочна, требует меньшего опыта для проведения монтажных работ. Оптоволокно хрупче, при его прокладке нужна достаточная сноровка. Оптоволоконный кабель традиционно применяется для создания магистральных трасс, смысла использовать его для одного домохозяйства фактически нет. Ну и конечно нельзя не отметить более простой способ установки коннекторов на витую пару.

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

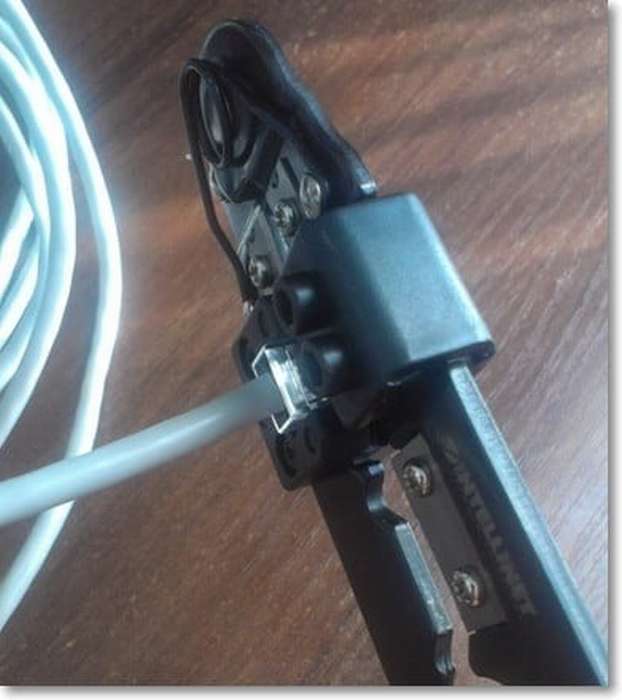

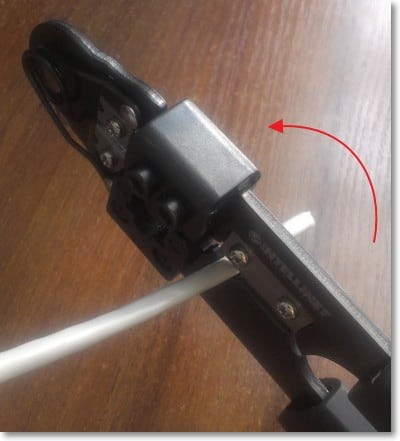

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

• Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
• Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Обжимка внутренняя розетки: модель № 2

Сейчас мы поговорим про установку и подключение компьютерной розетки, которую я устанавливал у себя дома. Брал розетки от фирмы VIKO, но как понимаю подобный блок используют и другие компании.

1. Вытащите основной блок из паза. Для этого нужно нажать на ушки, которые удерживают эту розетку по бокам. Далее нужно слегка надавать на блок с другой стороны и он выйдет как по маслу.

1. Итак, сначала смотрим на схему распиновки. Мы будем обжимать по схеме «B». Если смотрим на картинку, то схема находится снизу.

1. Чтобы произвести обжимку, вам также не нужны никакие дополнительные инструменты и все делается за счет верхней крышечки. Но чтобы её приподнять, нужно снять пластиковый верхний держатель – просто потяните его вверх.

1. Устанавливаем 8 проводов по цветам распиновки «B» схемы:
   • Коричневый.
   • Бело-коричневый.
   • Зелёный.
   • Бело-зелёный.
   • Синий.
   • Бело-синий.
   • Оранжевый.
   • Бело-оранжевый.

А теперь очень важный совет, по поводу обжимки. Некоторые люди говорят сразу устанавливать проводки в нужном порядке и запихивать их внутрь. Проблема в том, что если проводки не идеально ровные, то они при обжимке могут выпасть и залипнуть в соседний паз. А кто-то вообще может не обжаться, так как ножи находятся далеко.

После обжимки не забудьте вернуть на место пластиковый держатель. Далее останется просто вставить основной блок с уже обжатым кабелем в паз до щелчка.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

• такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
• существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
• во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
• при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
• у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Устройство витых пар

Эти изделия состоят из одной или сразу нескольких пар изолированных медных проводов, которые туго свиты между собой. Общая кабельная скрутка делается из свитых вдоль центральной оси пар проводников, защищённых общей изоляционной оболочкой.

Дополнительная информация. Иногда в качестве защитного покрытия в многожильном кабеле используются металлическая оплётка, полиэтилен или более стойкий к износу тефлон.

Благодаря дополнительному скручиванию пар проводников вокруг центральной оси удаётся повысить степень их защищённости от воздействия электромагнитных полей. Помимо этого, такой подход обеспечивает усиление связи между отдельными жилами, по которым удаётся пересылать элементы дифференцированного сигнала.

Для того чтобы повысить качество передаваемых по многожильному кабелю импульсов, а также с целью снижения уровня взаимных помех число витков в соседних жилах делается различным.

ОЧЕНЬ ВАЖНО ЗНАТЬ И ПОНИМАТЬ СЛЕДУЮЩЕЕ:

Преимущества применения

Преимущества использования перед другими типами кабелей:

• Доступность;
• Простота монтажа благодаря небольшой толщине и гибкости кабеля;
• Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
• Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

• U/UTP — без экрана, применяется в домах и офисах, где нет сильных наводок;
• FTP (F/UTP) – с экраном, сделанным из фольги;
• STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
• S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
• U/FTP – каждая пара экранирована фольгой;
• F/FTP – фольга на каждой из пар и общий фольгированный слой;
• SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

• PVC – пластиковая оболочка, используется для прокладки внутри помещений;
• PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
• PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
• FR – защита, способна находится в открытом огне до 180 минут;
• LS – при горении кабеля выделяется минимум дыма;
• ZH – не токсична при горении;
• B – броня, применяется при прокладке кабеля в грунте;
• С – провод с силовым элементом, используется при подвесе кабеля.

Защита от наводок

При прокладке кабеля вблизи сторонних источников электромагнитного излучения простого переплетения жил для защиты от наведенного тока оказывается недостаточно. Для решения этой проблемы используется простое решение – металлический экран.

Наиболее защищенные модификации – это SSTP. В них каждая пара проводников помещена в алюминиевую оплетку из полосы мягкой фольги.

Подключение сетевого

Более простые разновидности – это SFTP. В них алюминиевая оплетка единая для всех пар. Сетка также присутствует.

Для простой прокладки можно использовать FTP (между парами и внешней оболочкой присутствует алюминиевая оплетка) и кабель сетевой UTP. В последнем никакого экрана нет, но, благодаря низкой стоимости, это отличный вариант для прокладки трасс внутри жилых помещений.

Подключение интернета с помощью оптоволокна

Самый распространённый в РФ интернет, сеть которого функционирует на основе оптоволокна, предоставляется провайдером Ростелеком. Как подключить оптоволоконный интернет?

Сначала следует просто убедиться в том, что оптический кабель подведён к дому. Затем нужно заказать подключение к интернету у провайдера. Последний должен сообщить данные, обеспечивающие подключение. Потом нужно выполнить настройку оборудования.

Она осуществляется так:

• После проведения оптоволокна и подключения оборудования, обеспечивающего работу в оптических пассивных сетях, сотрудниками фирмы-провайдера, вся последующая настройка выполняется самостоятельно.
• Прежде всего устанавливаются жёлтый кабель и розетка так, как изображено на рисунке ниже.
• Можно иметь собственный Wi-Fi роутер, не обязательно приобретать маршрутизатор от Ростелекома. К Wi-Fi подключают оптоволоконный кабель, оптический терминал и основной шнур, посредством которого происходит подключение роутера к оптической розетке.
• Нужно выбрать для установки всего оборудования как можно более вентилируемое место. Монтажнику из компании-провайдера следует указать, где именно нужно установить элементы сети.

Терминал оборудован специальным гнездом, позволяющим соединяться с компьютером и соединять роутер с интернетом. Кроме того, терминал имеет 2 дополнительных гнезда, позволяющих подключить к оптоволоконному соединению аналоговый домашний телефон, а также ещё несколько гнёзд предусмотрены для подключения телевидения.

Медь или кабель частично омедненный

Приложения для контроля вай фай сетей и мониторинга трафика на Андроди

Вид подходящего проводника зависит от размеров будущей онлайн сети. Правильный выбор зависит от расстояния между бухтами и шлюзами и протяженностью между узлами. Если сеть не растянута, разница между омедненным и медным проводом будет незначительной. Однако если требуется обеспечивать локальную сеть на максимальных расстояниях, желательно выбирать только медные устройства.

Важно. В противном случае при передаче сигналов с выхода одного устройства на вход другого из-за более высокого сопротивления алюминия будет слишком сильно снижаться сила тока

В результате компьютер в квартире не сможет заметить устройство в LAN-сети.

Поэтому стоит использовать только медь. Они отличаются низким сопротивлением и без проблем передают сигналы на дальнее расстояния. При этом не будет проблем в монтаже.

Так что же лучше – оптика или медь?

Нынче любой крупный и даже средний интернет-провайдер использует в ряде сегментов своих сетей оптоволокно. И наоборот: как бы провайдер не заманивал подключением к «самой быстрой системе нового поколения», отдельные участки его сетей – традиционный медный кабель. Просто правила им диктуют условия среды (где-то они больше подходят для меди, а где-то – для оптики) и экономическая целесообразность, а маркетинг – есть маркетинг.

К какому виду магистрали подключили ваш дом провайдеры «Медный всадник» и «Оптическая иллюзия», точно не скажет никто, поэтому будем считать, что их предложения различаются только способом подключения абонентов внутри квартир.

В таблице ниже сопоставлены свойства волоконной оптики и витой пары:

	Оптоволокно	Медная витая пара
Теоретически достижимая скорость связи	OS1 – 40 Гбит/с OS2– 100 Гбит/с OM3 и ОМ4 – 100 Гбит/с	До 10 Гбит/с для кабелей категории 6 и 7.
Максимальная длина неразрывной линии	OS1 – 100 км OS2 – 40 км ОМ3 – 300 м ОМ4 – 125 м.	100 м
Физические свойства кабеля	Тонкий, хрупкий	Толстый, гибкий
Подверженность внешним воздействиям	Чрезмерные изгибы, давление, некоторые виды излучений	Электромагнитные помехи, атмосферное электричество, агрессивные химические среды, огонь, несанкционированное подключение для считывания данных
Совместимость с клиентским оборудованием	Требует покупки специальных адаптеров	Совместима с любыми устройствами, оснащенными гнездами RJ-45
Обслуживание	Требует спецоборудования и профессиональной подготовки	Требует минимальных навыков и знаний
Стоимость	Высокая	Низкая

Подведем итоги:

• Оптоволоконная линия до 10-и раз быстрее и гораздо «дальнобойнее», чем витая пара, она не подвержена влиянию наводок электрического оборудования и силовых линий, долговечна и прочна, не горит, не теряет свойств от влаги, кислот и щелочей. Не допускает шпионских врезок и прослушивания путем индукционного подключения.
• Волоконно-оптическую сеть легче замаскировать в интерьере, для нее не нужно монтировать широкие неэстетичные кабель-каналы.
• Волоконная оптика – это хоть и гибкое, но стекло, а любое стекло может трескаться и крошиться. Поэтому монтаж и модернизация такой сети требует большой аккуратности. Если поврежденную витую пару можно разрезать и соединить простой скруткой, то для восстановления разорванной оптики нужен специальный сварочный аппарат и умение с ним обращаться. А иногда даже небольшое повреждение волоконно-оптической линии требует полной ее замены.
• Главное преимущество витой пары – дешевизна и простота в обиходе. За подключение к Интернету посредством медного кабеля с вас, скорее всего, не возьмут никаких дополнительных денег, а за оптику придется заплатить, ведь она дорогая. Витую пару с универсальным коннектором можно сразу воткнуть в компьютер – и на нем появится Интернет. Для оптики снова придется раскошелиться на специальную розетку, модем (ONT-терминал или роутер), сетевые адаптеры. А это тоже недешево.

Чисто оптоволоконные сети внутри домов и квартир пока большая редкость, чаще всего их делают гибридными – частично оптическими, частично меднопроводными, частично беспроводными. Оптику обычно подводят только к модему, а конечные устройства – компьютеры, смартфоны, смарт ТВ и т. д. получают Интернет всё по той же витой паре или Wi-Fi, ведь они не оборудованием модулями декодирования светового сигнала. Значит, какие бы сверхскорости ни обещал вам провайдер, медленные сегменты сети сведут ее на нет.

Итак, ваш выбор «Медный всадник», если:

• Вы не хотите переплачивать за то, чего, скорее всего, не получите. Если ваши устройства – потребители Интернет-трафика работают на устаревших протоколах Ethernet или Wi-Fi, то оптика не сделает их быстрее.
• Вы часто переносите компьютер с места на место, у вас есть собака, которая любит жевать провода или маленькие дети, хватающие всё подряд. И в случае повреждения кабеля вам проще починить его своими руками, чем платить мастеру.

Вам лучше стать клиентом «Оптической иллюзии», если:

• Вы за всё новое против всего старого. Волоконная оптика – это технология будущего, а значит, достойна инвестиций. И пусть она дружит не с каждым девайсом – скоро, надо ожидать, производители последних возьмутся за ум и оборудуют свои продукты поддержкой оптоволокна. Ведь потребители этого хотят и готовы вкладываться.
• Финансы для вас – не проблема. У вас современная техника, которая поддерживает последние протоколы проводной и беспроводной связи, и вы готовы заставить ее «взять максимальную высоту».
• Вам нужна скорость, и этим все сказано.
• Безопасность сети в плане возможной утечки данных – ваше всё.
